蒸發器的型式和結構：

按加熱室的結構和操作時溶液的流動情況，分為兩大類：循環型和單程型(不循環)。

（一）循環型蒸發器

       由于引起循環運動的原因不同，分為自然循環型和強制循環型兩類。

自然循環型：由于溶液受熱程度不同產生密度差引起。

強制循環型：依靠外力迫使溶液沿一個方向作循環運動 。

      循環式蒸發器的類型有：中央循環管式（標準式）蒸發器、懸筐式蒸發器、外熱式蒸發器、列文式蒸發器、強制循環型蒸發器等。

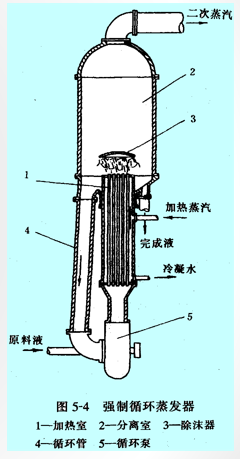

強制循環型蒸發器 ：

在加熱室設置循環泵，使溶液沿加熱室方　向以較高的速度循環流動。
優點：
1.循環速度高
2.晶體不易粘結在加熱管壁
3.對流傳熱系數高
缺點：
1.動力消耗大
2.對泵的密封要求高
3.加熱面積小
適于處理粘度大，易結垢、有晶體析出的　溶液。

（二）單程型(膜式)蒸發器

      溶液在蒸發器中只通過加熱室一次，不作循環流動。溶液通過加熱室時，在管壁上呈膜狀流動，故習慣上又稱為液膜式蒸發器。

優點：

溶液在蒸發器中的停留時間很短，因而特別適用于熱敏性物料的蒸發；
整個溶液的濃度，不像循環型那樣總是接近于完成液的濃度，因而這種蒸發器的有效溫差較大。

用于熱敏性、高粘性、易結垢產品的濃縮、蒸餾或提純。

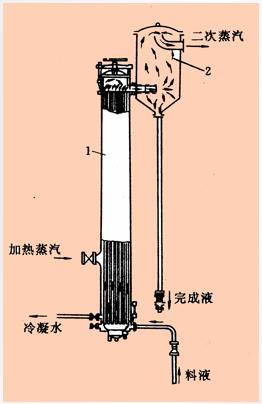

1. 升膜蒸發器

原理：溶液預熱到接近沸點時由蒸發器底部送入，進入加熱管時立即受熱沸騰汽化，溶液在高速上升的二次蒸汽帶動下，沿管壁邊呈膜狀向上流動邊蒸發。到達分離室后，完成液與二次蒸汽分離后由分離室底部排出。

 適于處理蒸發量較大的稀溶液，熱敏性和易生泡沫的溶液；
 不適于濃度高、粘度大、有晶體析出溶液的蒸發。

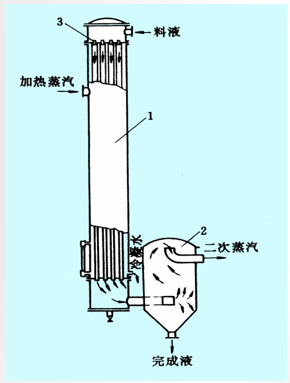

2.降膜蒸發器

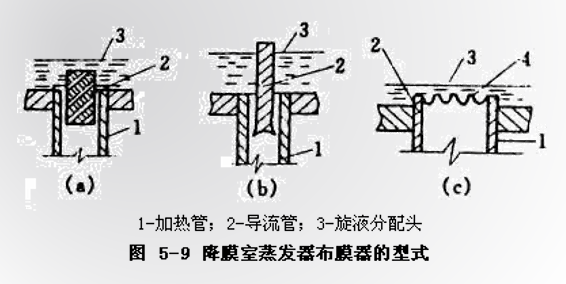

      溶液預熱后由加熱室頂部加入，經管端的液體分布器均勻分配在各加熱管內，在重力作用下沿管內壁呈膜狀向下流動，并進行蒸發。汽液混合物從管下端流出，在分離器內進行汽液分離后完成液由分離室底部排出。

適于處理：濃度高、粘度較大（0.05～0.45 Pa·s）的溶液。

不適于處理：易結晶、結垢的溶液。

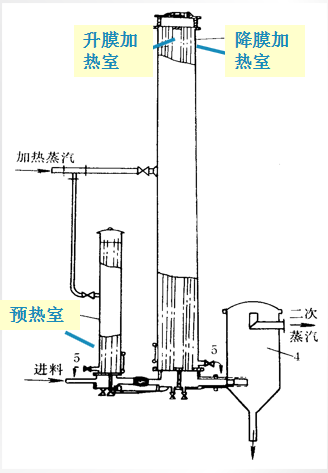

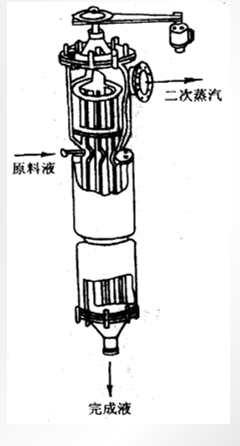

4.刮板薄膜式蒸發器

它是在加熱管內部安裝一可旋轉的攪拌刮板，刮板端部與加熱管內壁間隙固定在0.75～1.5mm之間，依靠刮板的作用使溶液成膜狀分布在加熱管內壁面上。
溶液由蒸發器上部沿切線方向加入，在重力和旋轉刮板帶動下，在加熱管內壁上形成旋轉下降的液膜，在下降過程中通過接收加熱管外加熱蒸汽夾套中蒸汽冷凝熱量而被不斷蒸發，底部得到完成液，二次蒸汽上升至頂部經分離器后進入冷凝器。
