原理：

      在蒸發生產中，二次蒸汽的產量較大，且含有大量的潛熱，故應將其回收加以利用，若將二次蒸汽通入另一蒸發器的加熱室，只要后者的操作壓強和溶液沸點低于原蒸發器中的操作壓強和沸點，則通入的二次蒸汽仍能起到加熱作用，這種操作方式即為多效蒸發。

      多效蒸發器中的每一個蒸發器稱為一效。凡通入加熱蒸汽的蒸發器稱為第一效，用第一效的二次蒸汽作為加熱劑的蒸發器稱為第二效，以此類推。采用多效蒸發器的目的是為了節省加熱蒸汽的消耗量。

（一）多效蒸發流程

      為了合理利用有效溫差，根據處理物料的性質，通常多效蒸發有以下流程：并流流程、逆流流程、平流流程、錯流流程。

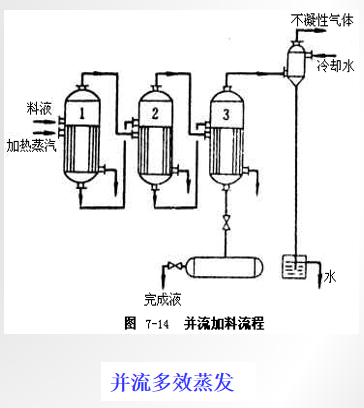

1.并流流程：又稱為順流加料加料流程，是工業上最常見的加料模式。

蒸汽流動方向： 1→2→3

溶液流動方向： 1→2→3

 ① 料液可自動流入下一效，無需泵輸送；

 ②溶液會發生閃蒸而產生更多的蒸汽；

 ③傳熱推動力依次減??；
 ④ K依次減??；

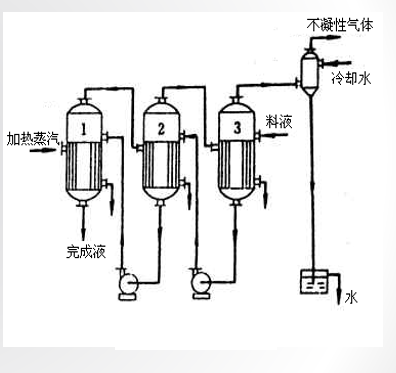

2.逆流流程：

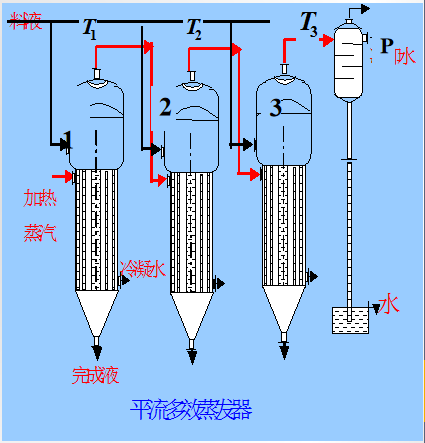

3.平流流程：

平流流程優、缺點：

① 各效獨立進料，傳熱狀況均較好；
② 物料停留時間較短。
適于：粘度隨溫度和濃度變化較大的溶液蒸發 。

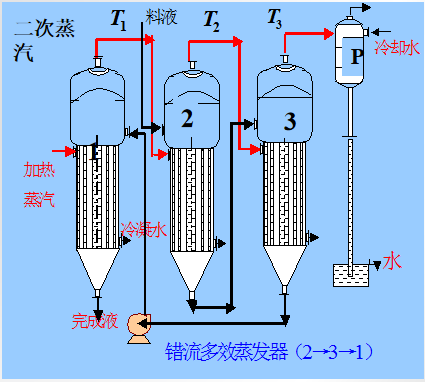

4.錯流流程：本流程的特點是在各效間兼用并流和逆流加料法。

溶液流向：  3→1→2
              或2→3→1
蒸汽流向：  1→2→3

優、缺點：
 ① 兼有并、逆流的優點；

 ②操作復雜；

適于：料液粘度隨濃度顯著增加的場合。

（二）多效蒸發的經濟性及效數限制

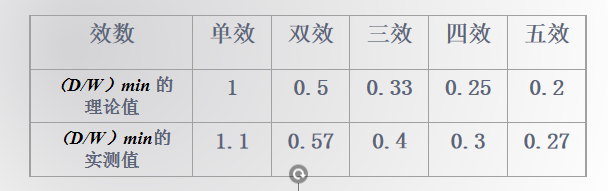

1.加熱蒸汽的經濟性

多效蒸發單位生蒸汽消耗量D/W比單效蒸發小，操作費比單效蒸發?。?



說明蒸發同樣數量的水分，采用多效蒸發時為小，可節省生蒸汽用量，提高生蒸汽的利用率 。

2.多效蒸發效數的限制

 ②設備的費用是隨著效數的增加而增加的；技術上的限制。

注：必須對設備費和操作費進行權衡以決定合理的效數。

（三）多效蒸發的節能措施

      蒸發的過程是一耗能較大的單元操作，而蒸發過程的主要熱源為加熱蒸汽，因此，如何提高加熱蒸汽的經濟效率，是蒸發操作節能的重要途徑。

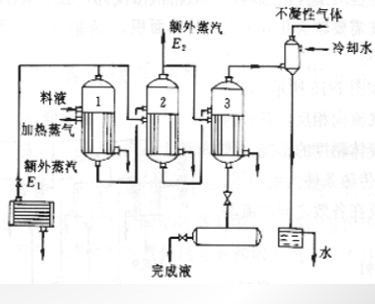

1.二次蒸汽的部分利用 （額外蒸汽的引出）

將蒸發器蒸出的二次蒸汽引出作其他加熱設備的熱源，則此二次蒸汽稱為額外蒸汽

2.冷凝水顯熱的利用

      在多效蒸發操作中，將冷凝水減壓至后一效加熱蒸汽的壓力，冷凝水必因自蒸發而產生一部分蒸汽，這部分蒸汽和前一效的二次蒸汽一起作為后一效的加熱蒸汽，從而提了生蒸汽的經濟程度。

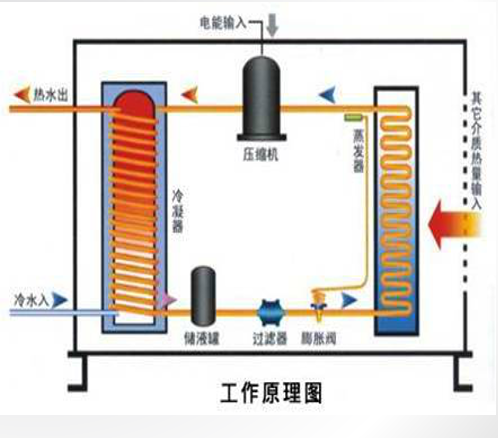

3.二次蒸汽的再壓縮（熱泵蒸發）

熱泵蒸發器是對二次蒸汽作功，提高其壓力，從而提高其飽和溫度，再送回遠蒸發器中作為加熱蒸汽。
熱泵蒸發流程用于蒸發沸點升高小的溶液時較為有利，對沸點升高較大的不適用。

（四）多效蒸發的優勢

1.多效蒸發的傳熱過程是沸騰和冷凝換熱，傳熱系數高。
2.多效蒸發的動力消耗少，多效蒸發進行水分蒸發時，依賴的是含鹽廢水所吸收的潛熱，而潛熱大于顯熱，而且在多效蒸     發系統中用于說那個液體的動力消耗也很低。可以降低廢水處理成本。
3.多效蒸發的操作彈性大，負荷范圍從110%到40%，均可正常操作。
4.多效蒸發在真空狀態下運行，操作溫度低，可以避免或延緩設備的腐蝕和結垢。
5.多效蒸發的低溫操作帶來的另一個好處是大大降低了對含鹽廢水的進料要求，從而簡化了含鹽廢水的預處理過程。
 綜上，多效蒸發的優勢多多，其實在對于蒸發濃縮、蒸發結晶處理量大，水質不穩定的情況下，可以采用多效蒸發工藝。
（五）多效蒸發的應用

1.多效蒸發在海水淡化方面的應用

      多效蒸餾海水淡化技術是化工過程歷史悠久的多效蒸發單元操作，同時也是最早的海水淡化方法之一。配置有噴射熱泵的水平管低溫多效蒸餾淡化裝置，只要消耗少量高品質的蒸汽就可以抽取二次蒸汽。據計算，1公斤蒸汽可以抽取5公斤的二次蒸汽，即1公斤蒸汽可以制取6公斤蒸餾水。配置有機械熱泵的同類蒸餾裝置，采用低壓縮比蒸汽，鼓風機將70.5℃的二次蒸汽壓縮升溫至71.7℃，制取1m3蒸餾水，機械耗電量為4.6kW/h，加上熱損失補償能耗及水泵能耗，產生1噸蒸餾水的總能耗為12kW/h。日產量為35~150m3淡水的機械泵式雙效蒸餾海水淡化器作為定型產品，可廣泛用于船舶和海上鉆井平臺。

2.多效蒸發在廢水處理和溶液濃縮方面的應用

      多效蒸發被運用在工業廢水的處理上，比如辛醇生產中含堿廢水的處理，用含銅廢液生產硫酸銅工藝中含氨廢水的處理，碳酸鉀生產廢液回收治理等等，都取得了不錯的經濟和社會效益。同時，多效蒸發用于化學纖維工藝的紡絲過程，多效蒸發以其節能、低耗以及優良的性價比被化纖廠家廣泛應用。
3.多效蒸發在食品工業的應用
      多效蒸發在牛奶、果汁的蒸發濃縮應用廣泛。例如牛奶濃縮制取奶粉，在上世紀七八十年代大都是以雙效降膜式蒸發器為主的濃縮裝置來生產奶粉，到了90年代末期，才開始使用三效降膜式蒸發器來生產奶粉。近年來，多效降膜式蒸發器特別是三效降膜式蒸發器在該領域中的應用越來越多。
